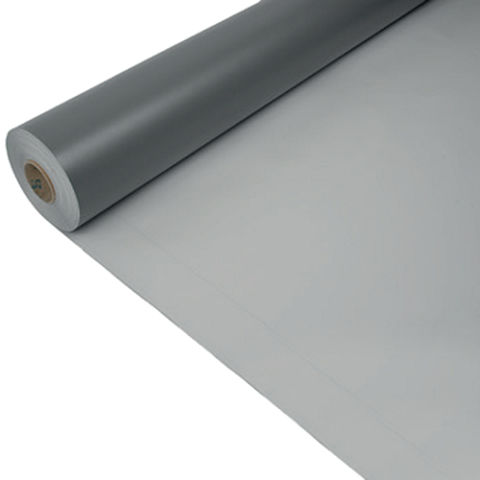

Sikaplan® G-15
Membrane synthétique d'étanchéité de toiture en PVC pour systèmes fixés mécaniquement
Sikaplan® G-15 (épaisseur 1,5 mm) est une membrane synthétique multicouche en polychlorure de vinyle (PVC), armée d’une grille polyester, contenant des stabilisants aux UV et des ignifugeants, conforme à la norme EN 13956. Elle est soudable à l'air chaud et formulée pour l'emploi sous toutes les conditions climatiques.
- Soudable à l'air chaud sans utilisation de flamme nue
- Résistant à l'exposition aux UV
- Résistant à toutes les influences atmosphériques courantes
- Résistant à l'exposition permanente au vent (selon attelage de fixation et principe de calepinage spécifiques à chaque projet)
- Grande perméabilité à la vapeur d'eau
- Recyclable
Domaines d'utilisation
Sikaplan® G-15 ne peut être mis en œuvre que par des professionnels expérimentés. Membrane d'étanchéité de toiture pour :- systèmes apparents fixés mécaniquement.
Avantages
- Soudable à l'air chaud sans utilisation de flamme nue
- Résistant à l'exposition aux UV
- Résistant à toutes les influences atmosphériques courantes
- Résistant à l'exposition permanente au vent (selon attelage de fixation et principe de calepinage spécifiques à chaque projet)
- Grande perméabilité à la vapeur d'eau
- Recyclable
Conditionnement
| Longueur du rouleau | 20,00 m | 20,00 m | 20,00 m | 20,00 m |
| Largeur du rouleau | 0,77 m | 1,00 m | 1,54 m | 2,00 m |
| Poids du rouleau | 27,72 kg | 36,00 kg | 55,44 kg | 72,00 kg |
Se reporter au tarif
Couleur
| Surface : | Mat |
| Coloris : | |
| Face supérieure : | Gris clair (~RAL 7047) Gris plomb (~RAL 7012) |
| Sous-face : | Gris foncé |
Autres coloris disponibles sur commande, soumis à des minima de quantité
Détails sur le produit
INFORMATIONS ENVIRONNEMENTALES
- Conformité avec LEED v4 SSc 5 (Option 1) : Réduction des îlots de chaleur - Toiture (blanc trafic uniquement)
- Conformité avec LEED v4 MRc 2 (Option 1) : Divulgation et optimisation des produits de construction - Déclaration Environnementale de Produit (EPD)
- Conformité avec LEED v4 MRc 3 (Option 2) : Divulgation et optimisation des produits de construction - Approvisionnement en matières premières
- Déclaration Environnementale de Produit (EPD) disponible
- Fiche de Données Environnementales et Sanitaires (base INIES)
AGRÉMENTS / NORMES
- Marquage CE et Déclaration des Performances selon EN 13956 - Feuilles d'étanchéité de toiture plastiques et élastomères
- Agrément Factory Mutual, Certificat de Conformité, Sikaplan® G. Numéro d'indentification de l'agrément 4D3A9.AM
- Document Technique d'Application
- Cahier des Clauses Techniques avec Enquête de Technique Nouvelle
Base chimique
Polychlorure de vinyle (PVC)
Durée de Conservation
5 ans à compter de la date de production
Conditions de Stockage
Dans l'emballage d'origine non ouvert et intact, au sec et à des températures comprises en +5 °C et +30 °C. Les rouleaux doivent être stockés à l'horizontale. Stocker en position horizontale. Ne pas empiler les palettes de rouleaux pendant le transport ou le stockage. Se reporter à l'emballage.
Déclaration du Produit
EN 13956 : Feuilles d'étanchéité de toiture plastique et élastomères
Défauts d'Aspect
| Conforme | (EN 1850-2) |
Longueur
| 20,00 m (-0 % / +5 %) | (EN 1848-2) |
Largeur
| 1,54 m / 2,00 m (-0,5 % / +1 %) | (EN 1848-2) |
Épaisseur Effective
| 1,5 mm (-5 % / +10 %) | (EN 1849-2) |
Rectitude
| ≤ 30 mm | (EN 1848-2) |
Planéité
| ≤ 10 mm | (EN 1848-2) |
Masse Surfacique
| 1,8 kg/m² (-5 % / +10 %) | (EN 1849-2) |
Structure du Système
Utiliser les accessoires suivants :
- Sikaplan® D-18 ou Sikaplan® S-15 : membranes non-armées pour le traitement des détails
- Pièces préfabriquées pour le traitement des angles, des entrées d'eaux pluviales, les habillages de poteaux et passages de câble ...
- Sika-Trocal® Metal Sheet Type S : Sika Tôle Plastée PVC
- Sika-Trocal® Cleaner 2000 : solvant de nettoyage et de prépatation des soudures à l'air chaud pour des reprises d’étanchéité sur des anciennes membranes Sikaplan®
- Sika-Trocal® Cleaner L 100
- Sika-Trocal® Welding Agent : solvant pour soudure à froid
- Sika-Trocal® Seam Sealant : PVC Liquide
- Sika-Trocal® C 733 : colle de contact
Compatibilité
Incompatible dans le cas d'un contact direct avec le bitume, le goudron, les graisses, les huiles, les matériaux contenant des solvants et les matières plastiques telles que le polystyrène expansé (EPS), le polyuréthane (PUR / PIR) non parementé ou avec un parement incompatible, et les mousses phénoliques (PF). Ces matières ou matériaux peuvent altérer les propriétés du produit.
Résistance au Choc
| support rigide | ≥ 400 mm |
| support flexible | ≥ 700 mm |
Résistance à la Grêle
| support rigide | ≥ 21 m/s |
| support flexible | ≥ 26 m/s |
Résistance à la Traction
| longitudinal (SP)1) | ≥ 1000 N/50 mm |
| transversal (ST)2) | ≥ 900 N/50 mm |
Allongement
| longitudinal (SP)1) | ≥ 15 % |
| transversal (ST)2) | ≥ 15 % |
Stabilité Dimensionnelle
| longitudinal (SP)1) | ≤ |0,5| % |
| transversal (ST)2) | ≤ |0,5| % |
Résistance à la Déchirure
| longitudinal (SP)1) | ≥ 150 N |
| transversal (ST)2) | ≥ 150 N |
Résistance au Pelage du joint
| Mode de rupture : C, aucune rupture du joint | (EN 12316-2) |
Résistance au Cisaillement du Joint
| ≥ 600 N/50 mm | (EN 12317-2) |
Pliabilité à Basse Température
| ≤ -25 °C | (EN 495-5) |
Résistance à un Feu extérieur
| BROOF(t3) < 10° | (EN 13501-5) |
Réaction au Feu
| Classe E | (EN ISO 11925-2, classification to EN 13501-1) |
Effet des Produits Chimiques liquides, y compris l’Eau
| Résistant à de nombreux produits chimiques. Consulter le Service Technique de Sika pour informations complémentaires. | (EN 1847) |
Exposition aux UV
| Conforme (> 5000 h / classe 0) | (EN 1297) |
Etanchéité à l'Eau
| Conforme | (EN 1928) |
Classement LEED de l’USGBC
| Coloris | Valeur initiale | Après vieillissement 3 ans |
| Blanc RAL 9016 | SRI > 82 | SRI > 64 |
Conforme aux exigences minimales du crédit LEED V4 SS 5 option 1 - Réduction de l'îlot thermique - Toiture
Application
Température de l'Air Ambiant
-15 °C min. / +60 °C max.
Température du Support
-25 °C min. / +60 °C max.
EQUIPEMENTS/OUTILS
Leister Triac pour soudure manuelle et Sarnamatic 681 ou Leister Varimat pour soudure automatique.
QUALITÉ DU SUPPORT
La surface du support doit être propre, sèche, lisse et exempte d’éléments saillants, de poussière, d’autres corps étrangers et d’hydrocarbures.
Sikaplan® G-15 doit être séparée de tout support incompatible par un écran de séparation adapté afin d’éviter un vieillissement accéléré. Le support d'étanchéité doit être compatible avec la membrane, résistant aux solvants, propre, sec et exempt de graisse ou de poussière. Les surfaces métalliques doivent préalablement être dégraissées au Sika® Trocal Cleaner-2000 si de la colle doit être appliquée.
APPLICATION
Procédure de mise en œuvre
Se reporter au Document Technique d'Application ou au Cahier des Clauses Techniques pour les systèmes Sikaplan® G.
Mise en œuvre par fixation mécanique - Généralités
La membrane d'étanchéité est déroulée librement (sans ondulation et sans tension) et fixée mécaniquement en lisière de rouleau dans le recouvrement des lés ou sous bandes de pontage, indépendamment des joints de recouvrement. Les thermosoudures en recouvrement de lé sont réalisées à l'aide d'équipements à air chaud spécifiques.
Fixation mécanique pontuelle
Pour résister aux efforts de dépression dus au vent, Sikaplan® G-15 est fixée mécaniquement par des attelages métalliques ou à rupture de pont thermique selon un principe de calepinage et une densité de fixation déterminés pour chaque toiture. Au droit des pieds de relevés, au pourtour des émergences et édicules, on dispose des fixations mécaniques.
Soudure à l'air chaud
Les recouvrements de lés doivent être soudés à l'aide d'appareil électriques de thermosoudure. Les paramètres de soudure, dont la température, la vitesse d'avancement et les réglages de l'appareil doivent être définis, adaptés et contrôles sur chantier, en fonction du type de matériel et des conditions météorologiques, préalablement aux opérations de soudure.
Soudure au solvant
La soudure à froid à l'aide du Sika-Trocal® Welding Agent est employée dans le cas où la soudure ne peut pas être réalisée à l’air chaud.
Vérification des soudures
Toutes les soudures doivent être soigneusement contrôlées à la pointe sèche ou au tournevis plat, en lisière de toutes les jonctions. Tous les défauts doivent être repris par thermo-soudure.
