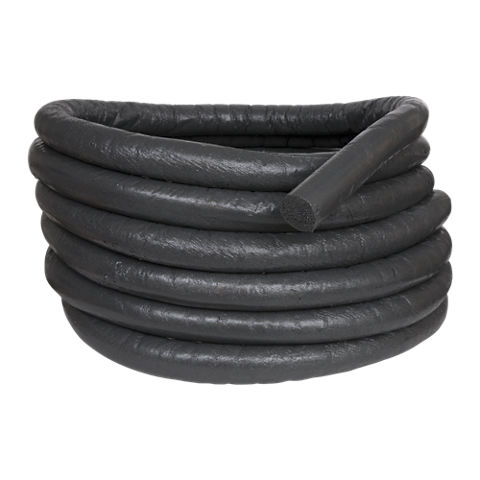

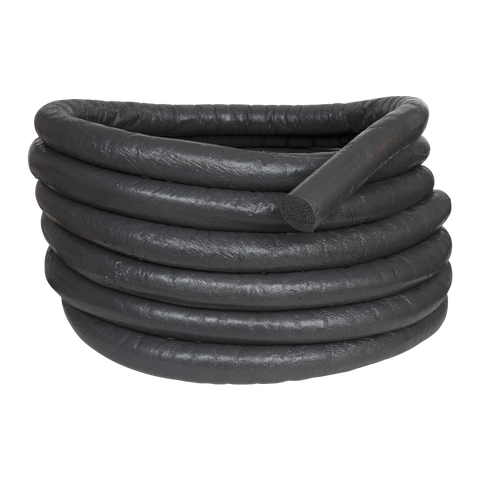

Le Sika® Firestop Profilé HD installé seul dans un joint ou avec le mastic Sikasil®-670 Fire bénéficie des caractéristiques suivantes :
- étanchéité aux flammes et aux gaz chauds ou inflammables.
- isolation thermique.
Les largeurs de joint testées et les performances correspondantes sont résumées dans les tableaux ci-après :
JOINTS HORIZONTAUX
(sol et joint horizontal de mur en butée contre un plancher, un plafond ou un toit.)
| Largeur du
joint (mm) | Profilé seul
ou en
tant que
fond de
joint de
Sikasil®-670
Fire | Largeur du
joint de mastic
Sikasil®-670
Fire (mm) | Profondeur P
du Profilé et
du joint de
mastic
par rapport
au nu de la
face non
exposée au
feu (mm) | Résistance
au feu*
Profilé avec
ou sans
Sikasil®-670
Fire
selon les PV
de classement |
| 20 | 1 longueur
référence 20 | 20 | 10 | EI 180-H-M20-F-W 20 à 40 mm |
| 30 | 1 longueur
référence 30 | 30 | 15 | EI 180-H-M20-F-W 20 à 40 mm |
| 40 | 1 longueur
référence 40 | 40 | 20 | EI 180-H-M20-F-W 20 à 40 mm |
| 50 | 1 longueur
référence 50 | 50 | 20 | EI 120-H-M20-F-W 40 à 80 mm |
| 60 | 1 longueur
référence 60 | 60 | 20 | EI 120-H-M20-F-W 40 à 80 mm |
| 80 | 1 longueur
référence 80 | 80 | 20 | EI 120-H-M20-F-W 40 à 80 mm |
Nota :
-EI 120 ou EI 180: Durée de résistance au feu en minutes,
-H : Joint horizontal,
-M: Mouvement de 20 % en traction de la largeur initiale d’un joint,
-F : Raccord de joint fabriqué sur chantier,
-W 20 à 40 : Largeur des joints de 20 à 40 mm,
-W 40 à 80 : Largeur des joints de 40 à 80 mm.
* Au-delà de la durée mentionnée, l’étanchéité aux gaz et aux flammes n’est plus qualifiée.
Remarque : performances mesurées pour une dalle de béton armé d’épaisseur 20 cm.
JOINTS VERTICAUX
| Largeur du
joint (mm) | Profilé seul
ou en
tant que
fond de
joint de
Sikasil®-670 Fire | Largeur du
joint de mastic
Sikasil®-670 Fire (mm) | Profondeur P
du Profilé et
du joint de
mastic
par rapport
au nu de la
face non
exposée au
feu (mm) | Résistance
au feu*
Profilé avec
ou sans
Sikasil®-670
Fire
selon le PV
de classement |
| 20 | 1 longueur
référence 20 | 20 | 10 | EI 180-V-M20-F-W 20 à 60 mm |
| 30 | 1 longueur
référence 30 | 30 | 10 | EI 180-V-M20-F-W 20 à 60 mm |
| 40 | 1 longueur
référence 40 | 40 | 10 | EI 180-V-M20-F-W 20 à 60 mm |
| 50 | 1 longueur
référence 50 | 50 | 10 | EI 180-V-M20-F-W 20 à 60 mm |
| 60 | 1 longueur
référence 60 | 60 | 10 | EI 180-V-M20-F-W 20 à 60 mm |
| Largeur du
joint (mm) | Profilé en
tant que
fond de
joint de
Sikasil®-670 Fire | Largeur du
joint de mastic
Sikasil®-670 Fire (mm) | Profondeur P
du Profilé et
du joint de
mastic
par rapport
au nu de la
face non
exposée au
feu (mm) | Résistance
au feu*
Profilé avec
Sikasil®-670 Fire
selon le PV
de classement |
| 60 | 1 longueur
référence 60 | 60 | 10 | EI 240-V-M20- F-W 60 mm |
Nota :
-EI 180 ou EI 240: Durée de résistance au feu en minutes,
-V : Joint vertical,
-M: Mouvement de 20 % en traction de la largeur initiale d’un joint,
-F : Raccord de joint fabriqué sur chantier,
-W 20 à 60 : Largeur des joints de 20 à 60 mm, W 60 : largeur 60 mm
* Au-delà de la durée mentionnée, l’étanchéité aux gaz et aux flammes
n’est plus qualifiée.
Remarque : performances mesurées pour un voile de béton armé d’épaisseur 20 cm.
