SikaTop®-107 Protection T
MICRO-MORTIER HYDRAULIQUE PRÉDOSÉ, «FLEXIBLE», POUR LA PROTECTION ET L’IMPERMÉABILISATION DU BÉTON
Micro-mortier hydraulique présenté en kit prédosé à deux composants. Après mélange, on obtient un mortier applicable au rouleau, à la brosse, au taloche ou par projection.
- «Souple» par rapport à un mortier traditionnel.
- Protège le béton contre la carbonatation (2 mm de SikaTop®-107 Protection T
correspondent à la protection de 20 mm de mortier traditionnel.) - Imperméable à l'eau, perméable à la vapeur d’eau:
- Bonne adhérence sur béton, mortier, pierre, brique.
- Bonne résistance à l'abrasion et à l'érosion.
- Haute résistance au gel et aux sels de déverglaçage.
- Facilité d'emploi : produit prédosé.
- Applicable sur support humide.
Domaines d'utilisation
1. Protection d'ouvrage en béton : Le SikaTop®-107 Protection permet de répondre aux exigences de la norme NF EN 1504-9 dans les cas de protection suivants:- Protection contre les risques de pénétration (Principe1, méthode 1.3).
- Contrôle de l'humidité (Principe 2, méthode 2.3).
- Augmentation de la résistivité du béton (Principe 8,méthode 8.3).
- Protection du béton contre les agressions atmosphériques,la carbonatation et les milieux agressifs (eaux pures, eaux séléniteuses,...), utiliser de préférence le SikaTop®-107 Protection gris.
- Protection des mortiers et bétons contre l'action du gel et des sels de déverglaçage (caniveaux, trottoirs, corniches, encorbellements, dalles de chaussées, parapets).
- Protection en sous face de pont et en présence d'humidité (condensation). Revêtement de protection appliqué après réparation du béton à l’aide des mortiers SikaTop®, Sika® MonoTop® (consulter la fiche technique du produit sélectionné).
- Revêtements intérieurs de bassins, cuves, réservoirs, stations d'épuration et autres ouvrages hydrauliques (CCT 33).
- Revêtement d'imperméabilisation des soubassements des habitations :
- En imperméabilisation sous carrelage :
Avantages
- «Souple» par rapport à un mortier traditionnel.
- Protège le béton contre la carbonatation (2 mm de SikaTop®-107 Protection T
correspondent à la protection de 20 mm de mortier traditionnel.) - Imperméable à l'eau, perméable à la vapeur d’eau:
- Bonne adhérence sur béton, mortier, pierre, brique.
- Bonne résistance à l'abrasion et à l'érosion.
- Haute résistance au gel et aux sels de déverglaçage.
- Facilité d'emploi : produit prédosé.
- Applicable sur support humide.
Conditionnement
Kit prédosé de 20 kg comprenant:
▪ Composant A : bidon de 5 kg
▪ Composant B : sac de 15 kg
Couleur
Disponible en gris et en blanc
Détails sur le produit
Base chimique
- composant A : résine de synthèse en émulsion,
- composant B : ciment et charges spéciales
Durée de Conservation
12 mois en emballage d'origine intacts, non entamé.
Conditions de Stockage
A l'abri du gel et de l'humidité.
Densité
Environ 2 kg/l à +20 °C
Granulométrie maximale
0 / 0,5 mm
Adhérence par Traction directe
Adhérence à 28 jours | |
SikaTop®-107 Protection T gris | Supérieur ou Egale à 1 Mpa |
SikaTop®-107 Protection T blanc | Supérieur ou Egale à 1 Mpa |
Capacité de Pontage des Fissures
Résistance à la fissuration (P 84-402) (valeurs données à titre indicatif):
Allongement à la rupture de l'enduit
Produits | 28 jours 23°C, 50% h.r | Après 3 mois d'immersion dans l'eau à +23°C | Après 3 mois d'immersion dans l'eau à +5°C |
SikaTop®-107 Protection | 0,6 mm | 0,5 mm | 0,5 mm |
SikaTop®-107 Protection armé avec Sika ® Toile 75 | 0,9 mm | 0,6 mm | - |
Résistance à la fissuration (P 84-402), après vieillissement artificiel par 75 cycles climatiques (valeurs données à titre indicatif):
Allongement à la rupture de l'enduit
Température | + 23°C | - 10°C |
SikaTop®-107 Protection armé avec Sika® Toile 75 | 0,7 mm | 0,7 mm |
Perméabilité à la Vapeur d’Eau
SD < 1 m.
Épaisseur de la Couche d'Air équivalente à la Diffusion de la Vapeur d'Eau
Couche d'air équivalente Sd, H2O =0,08 m (norme EN ISO 7783-1 et -2)
Exigence pour la résistance à la diffusion de la vapeur d’eau : Sd < 5 m
Revêtement de classe I, perméable à la vapeur d’eau, selon la norme EN 1504-2
Absorption Capillaire
0.06 Kg/m2 h0.5 EN 1062-3
Pénétration d’eau sous Pression
Aucun passage d’eau sous 1 MPa.
Pénétration d’eau sous Pression Négative
Aucun passage d’eau sous 1 MPa.
Rappel : 1 MPa équivaut à 100 m de colonne d’eau.
Résistance à la Carbonatation
Couche d'air équivalente SD, CO2 = 85 m (selon EN 1062-6)
Exigence pour la protection contre la carbonatation : SD > 50 m (norme EN 1504-2). Une épaisseur minimale de 2 mm est nécessaire pour atteindre l’exigence de 50 m de protection.
Application
Proportions du Mélange
Composant A / Composant B = 1/3 (en poids).
Épaisseur de la Couche
~ 0,8 à 1,0 mm.
Température de l'Air Ambiant
de + 5 à + 35°C.
Température du Support
+ 5°C min. / + 30°C max. En cas de forte chaleur, éviter l’ensoleillement direct du support.
Durée Pratique d'Utilisation
30 à 40 min à + 20°C
Temps de Prise final
Le délai d’attente avant remise en eau (ouvrages stockant de l’eau) est lié à la température.
A titre indicatif :
à + 5°C | à + 20°C | à + 30°C |
10 jours | 7 jours | 5 jours |
Délai d’attente / Recouvrement
Entre deux couches : 2 à 6 heures, selon la température.
Traitement de Cure
Comme tout mortier hydraulique, le SikaTop®-107 Protection T doit être protégé du gel, du vent et du soleil pendant la prise et le durcissement.
Consommation
3 à 4 kg/m² pour deux couches (Soit une épaisseur de 1,5 à 2mm).
INSTRUCTIONS POUR L'APPLICATION
Se référer au CCT 33 pour tous les détails d’application
EQUIPEMENTS/OUTILS

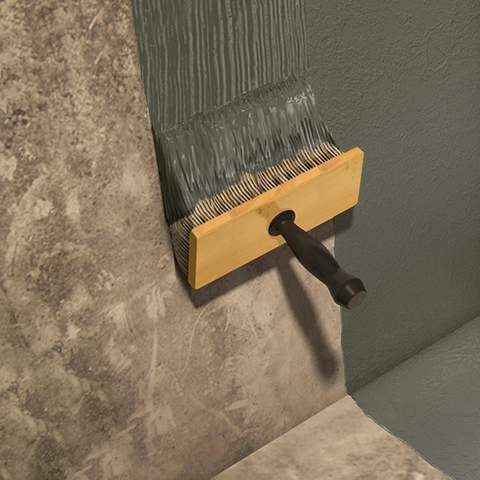

L'application peut se faire à la brosse, au rouleau, au taloche ou par projection.
MÉLANGE
Verser la totalité du composant A (résine en émulsion) dans un récipient propre à large ouverture (seau, bidon à ouverture totale).
Ajouter progressivement la totalité du composant B (poudre) en mélangeant avec le malaxeur électrique pendant 2 à 3 minutes jusqu'à obtention d'un mortier exempt de grumeaux et de couleur uniforme.
Préparation du mélange avec un malaxeur à vitesse lente (300 tours/min) muni d’une hélice de diamètre 10 à 15 cm
APPLICATION
Deux couches au minimum sont nécessaires pour l'utilisation en imperméabilisation.
La finition peut être réalisée par lissage à la brosse. Pour ponter les éventuelles micro fissures du support et améliorer la résistance du revêtement à la fissuration et au faïençage, il est possible d'utiliser le Sika® Toile 75, armature de verre traité anti-alcali, à maroufler dans la première couche de SikaTop®-107 Protection T.
NETTOYAGE DES OUTILS
A l’eau avant durcissement du mortier.
