Notice technique Montrer tous les documents
Sikadur®-30 Colle
Sikadur®-30 Colle
Sikadur®-30 Colle
Sikadur®-30 Colle
Sikadur®-30 Colle
Sikadur®-30 Colle
Sikadur®-30 Colle
Sikadur®-30 Colle
Sikadur®-30 Colle
Sikadur®-30 Colle

Sikadur®-30 Colle

COLLE EPOXYDIQUE POUR SCELLEMENTS ET COLLAGES RIGIDES

Sikadur®-30 Colle est une colle structurale thixotrope à 2 composants, à base de résine époxydique. Peu sensible à l’humidité et avec une grande adhérence sur la plupart des supports.

  • Très forte adhérence sur la plupart des supports : béton, mortier, pierres, briques, fibres-ciment, aciers (autres supports nous consulter).
  • Imperméable aux liquides et à la vapeur d'eau.
  • Résistances élevées aux agents chimiques usuels à température ambiante : acides peu concentrés, bases, sels et saumures, eaux très pures, eaux usées, huiles et carburants.
  • Applicable en sous face.
  • Durcit rapidement.
  • Résistances mécaniques élevées.
  • Mélange et mise en place facile.
  • Conforme à la norme NF P18870 comme produit de collage structural de classe 1.
Où acheter Livraison à domicile
Notice technique Montrer tous les documents

Domaines d'utilisation

  • Colle thixotrope qui permet de rattraper les irrégularités du support, tout en assurant une étanchéité et un collage parfaits et rapides.
  • Renforcement de structures par tôles ou matériaux composites collés (Procédé Sika® CarboDur®).

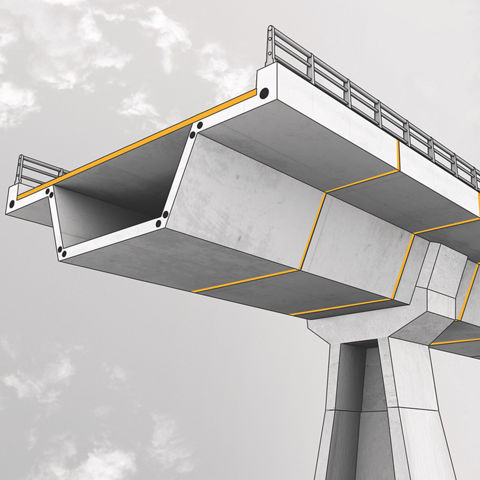

  • Collage de tous éléments en béton préfabriqués (voussoirs de ponts,…).

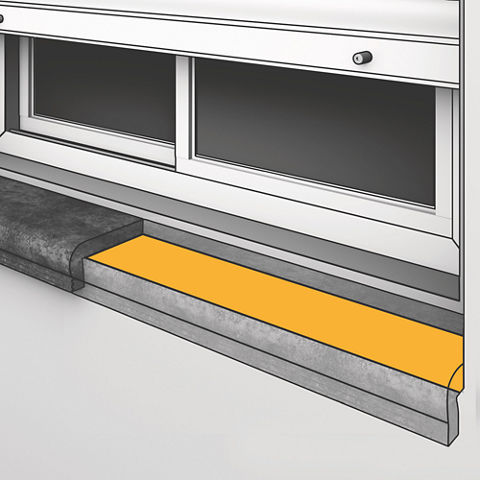

  • Collage d'éléments sur des supports même lisses (consoles, marches d'escaliers, bordures de trottoirs).
  • Collage de carrelages, de plaques ou pièces métalliques,…
  • Collage de béton durci sur béton durci.
  • Resurfaçage, reprofilage ou ragréage.

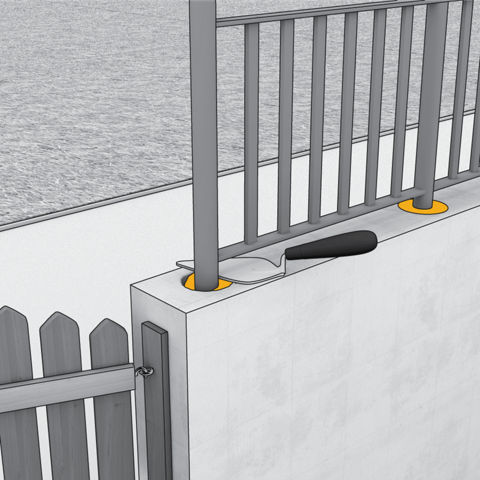

  • Scellements (en sol, en mur ou en plafond).
  • Clavage rigide de joints étroits.


Avantages

  • Très forte adhérence sur la plupart des supports : béton, mortier, pierres, briques, fibres-ciment, aciers (autres supports nous consulter).
  • Imperméable aux liquides et à la vapeur d'eau.
  • Résistances élevées aux agents chimiques usuels à température ambiante : acides peu concentrés, bases, sels et saumures, eaux très pures, eaux usées, huiles et carburants.
  • Applicable en sous face.
  • Durcit rapidement.
  • Résistances mécaniques élevées.
  • Mélange et mise en place facile.
  • Conforme à la norme NF P18870 comme produit de collage structural de classe 1.

Conditionnement

1,2 kg (Comp A = 0.9+Comp B= 0.3)

kit prédosé, carton 8 kits x 1.2 kg

6 kg (Comp A = 4,5+Comp B =1.5)

kit prédosé

Couleur

Composant A :blanc
Composant B :

noir

Mélange A+B :gris clair

Détails sur le produit

Développement durable/ Certificats / Approbations

AGRÉMENTS / NORMES

  • Conforme aux exigences de la norme NF EN 1504-4 (collage structural).
  • Avis Technique n°3/16-875 - procédé Sika® Carbo-Dur®
  • IBMB, TU Braunschweig, test report No. 1871/0054, 1994: Approval for Sikadur®-30 Epoxy adhesive.
  • IBMB, TU Braunschweig, test report No. 1734/6434, 1995: Testing for Sikadur®-41 Epoxy mortar in combi-nation with Sikadur®-30 Epoxy adhesive for bonding of steel plates.
Information sur le produit

Durée de Conservation

24 mois.

Conditions de Stockage

Le produit stocké en emballages intacts et à l'abri du gel, de la chaleur et de l'humidité et des rayons solaires directes, à une température comprise entre +5°C et +30°C.

Densité

Comp A1.65 kg/l ± 0.1 kg/l   + 23°C
Comp B1.65 kg/l ± 0.1 kg/l  +23°C
Comp A+B

1.65 kg/l ± 0.1 kg/l

(densité brut du mélange)

+23°C
Information technique

Résistance en Compression

Echéance

 Température de

 durcissement

+10 °C+35 °C
12 heures-80 - 90 N/mm2
1 jours50 – 60 N/mm2

85 – 95 N/mm2

3 jours65 – 75 N/mm285 – 95 N/mm2
7 jours70 – 80 N/mm285 – 95 N/mm2

Module d’Elasticité à la Compression

~ 9600 MPa (à + 23°C)

(ASTM D 695)

Résistance à la Traction

Echéance

Température de durcissement

+ 15°C

Température de durcissement

+ 35°C

1 jour

~ 20 MPa

~ 26 MPa

3 jours~ 23 MPa~ 27 MPa
7 jours~ 26 MPa~ 29 MPa

(NF EN ISO 527-3)

Retrait

0.04 %

Coefficient d’Expansion Thermique

coefficient W:9× 10−5 par °C (plage température de −10 °C à +40 °C)

Application

Application

Proportions du Mélange

Comp A : Comp B = 3 : 1 en poids ou en volume.

Épaisseur de la Couche

Epaisseur de couche maximale par passe de travail 3 cm

Température du Produit

Sikadur®-30 doit être appliqué à une température comprise entre + 8°C et + 35°C.

Température de l'Air Ambiant

+ 8°C min. / + 35°C max.

Point de Rosée

Réduire le risque de condensation sur le support : au moment de l’applica-tion de la colle, la température du support doit être au moins 3 degrés au-dessus de la température du point de rosée.

Température du Support

+ 8°C min. / + 35°C max.

Humidité du Support

Max. 4%
Quand le support est légèrement humide (sans film d’eau en surface), appliquer la colle à la brosse et bien faire pénétrer dans le support.

Durée Pratique d'Utilisation

Temperature

vie en pot

Temps ouvert

+ 8°C

~ 120 minutes

~ 150 minutes

+ 20°C

~ 90 minutes

~ 110 minuets

+ 35°C~ 20 minutes~ 50 minutes

La durée de vie en pot débute quand les 2 composants sont mélangés. Elle est plus courte à hautes températures et plus longue à basses températures. Plus la quantité mélangée est importante, plus la durée de vie en pot est courte. Pour obtenir une durée de vie en pot plus longue à hautes températures, diviser le produit une fois mélangé en plusieurs portions. Une autre méthode consiste à rafraîchir (pas en
dessous de 5°C) les composants A et B avant de les mélanger.
Consommation

Consommation

Pour 1 m2 et par mm d’épaisseur : 1,8 kg de mélange A/B
Etapes

PRÉPARATION DU SUPPORT

Les supports doivent être propres et sains, et notamment exempts de laitance, de parties non adhérentes, de toute trace de graisse, d'huile, de rouille, … Les nettoyer très soigneusement par sablage ou préparation mécanique. Eviter les préparations de support par voie humide. Les bétons et mortiers doivent avoir au moins 28 jours et présenter une cohésion superficielle d'au moins1, 5 MPa.

MÉLANGE

Vider complètement le composant B dans le composant A (grand emballage).
Mélanger avec un malaxeur muni de l’hélice Sika® de malaxage, pendant au moins 3 minutes à faible vitesse (maxi 300 tours/minute) pour entraîner le moins d'air possible, jusqu'à obtention d'une consistance homogène et d’une teinte uniforme (couleur gris clair).

Ensuite verser le mélange dans un autre contenant propre, et continuer le malaxage pendant encore une minute à faible vitesse pour limiter au minimum l’inclusion d’air.

Attention de ne mélanger que le nombre de kits qui pourront être mis en place durant la Durée Pratique d’Utilisation. (potlife).

NETTOYAGE DES OUTILS

Nettoyer le matériel avec le Nettoyant Sikadur® immédiatement après emploi, avant polymérisation de la résine. Une fois durcie, la résine s’enlève mécaniquement.

Documents
